　　固高科技重塑

　　CT射线源设备精度边界

　　在高端制造与医疗影像技术升级背景下，CT射线源设备正朝着更高分辨率、高稳定性与高效率演进。医疗诊断需清晰捕捉微小病灶，工业检测需高效筛查精密部件缺陷，这对设备核心驱动系统提出严苛要求。传统驱动方案存在高速运行时容易出现抖动与精度劣化等短板，难以满足新一代CT设备对动态响应、微米级精度及长期稳定性的需求。针对这一痛点，固高科技（301510）的GSHD系列高性能伺服驱动器，以五大核心优势突破传统局限，为CT射线源设备提供精准驱动方案。

　　GSHD伺服驱动器核心优势

　　● 高性能控制：支持直线电机、旋转伺服电机和DD马达等，高带宽电流环与速度环设计，保证动态性能；

　　● 亚微米级精度：纳米分辨率编码器接口，与GEN运动控制控制卡协同，支持实时插补与误差补偿；

　　● 重载工况稳定性：设备在电机负载重的情况下依然能够保持平稳运行和精准控制；

　　● EtherCAT实时总线：高速低延迟，确保多轴严格同步，满足CT设备高速成像的需求；

　　● 稳定可靠：工业级硬件设计，长时间运行稳定，多重保护机制保障设备安全。

　　用户与行业要求

　　● 医疗CT设备：国际高端厂商要求设备运动控制精度达到1μm以内，以保证影像层析的清晰度和诊断可靠性；

　　● 工业CT设备：无损检测和计量级应用要求重复定位精度优于1μm，运行误差控制在±5μm范围内；

　　● 同步控制：多轴联动的高速扫描要求达到亚毫秒级同步，避免图像畸变；

　　● 重载工况：部分大型工件检测，电机与驱动系统需在重负载条件下保持稳定控制，避免运行中出现抖动或偏差。

　　固高科技解决方案

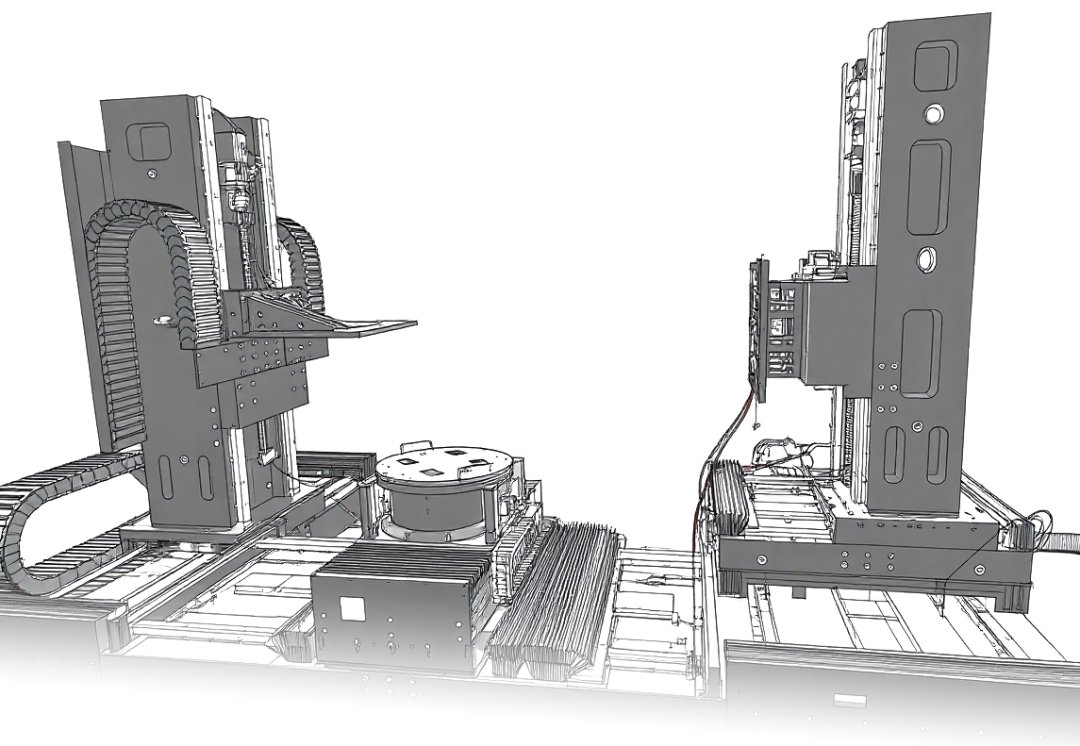

　　固高科技GEN系列高性能多轴网络运动控制卡+GSHD系列高性能伺服驱动器的整体解决方案，可实现直线轴的重复定位精度±0.005mm，旋转轴的定位精度15＂以内多得网，CT设备采用9轴运动架构：

　　● Z轴：2个轴，搭载固高GSHD系列高性能伺服驱动器与旋转伺服电机；

　　● 直线电机：6个轴，全部搭载固高GSHD系列高性能伺服驱动器；

　　● DD马达：1个轴，采用固高GSHD系列高性能伺服驱动器控制；

　　● 总线架构：EtherCAT；

　　● 核心控制：固高科技GEN系列高性能多轴网络运动控制卡。

　　工艺拓扑图

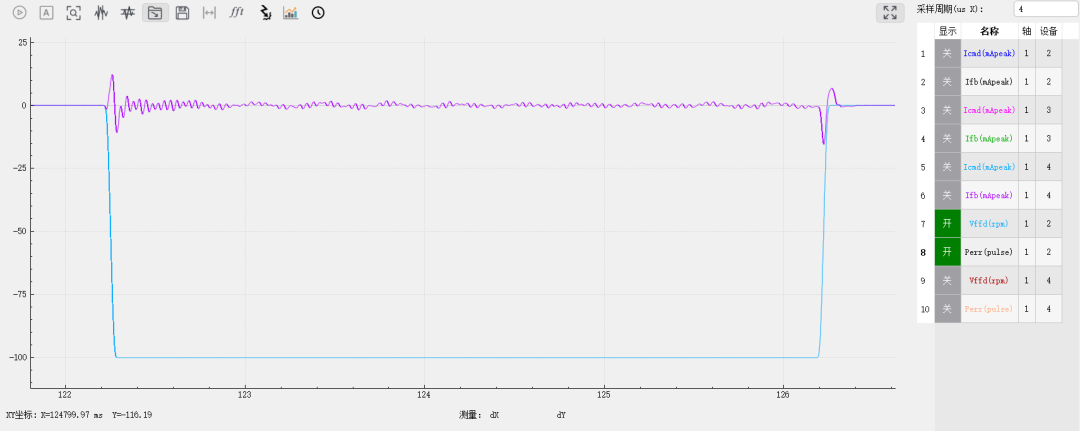

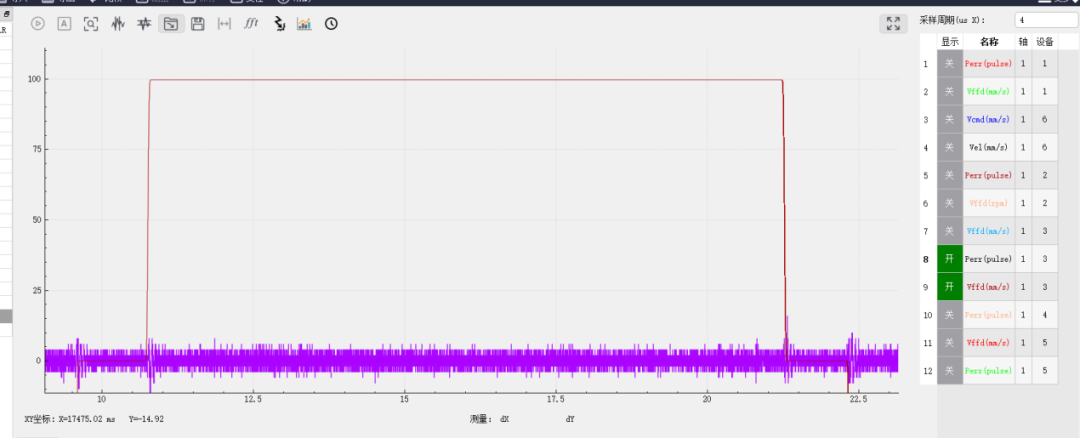

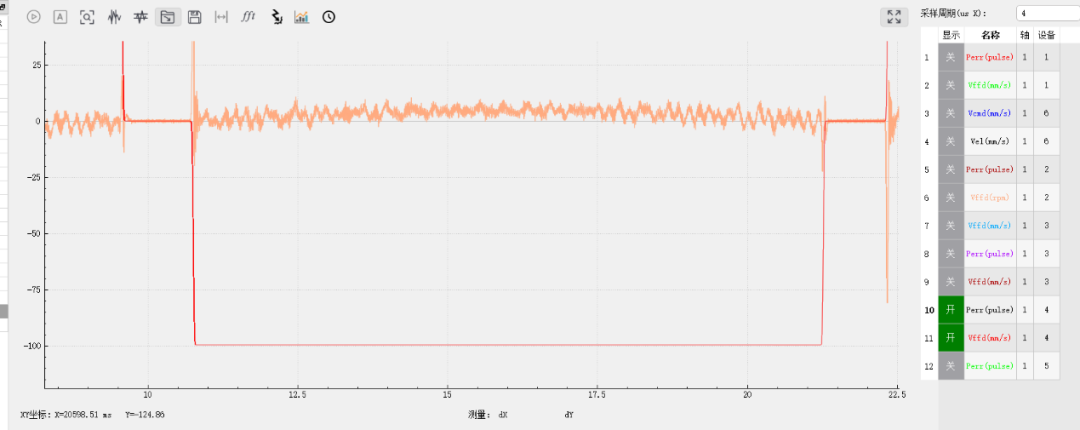

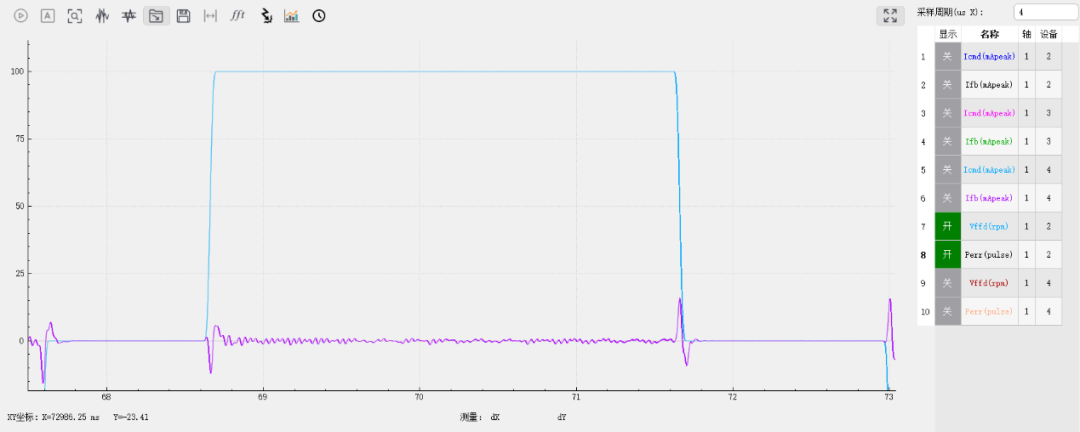

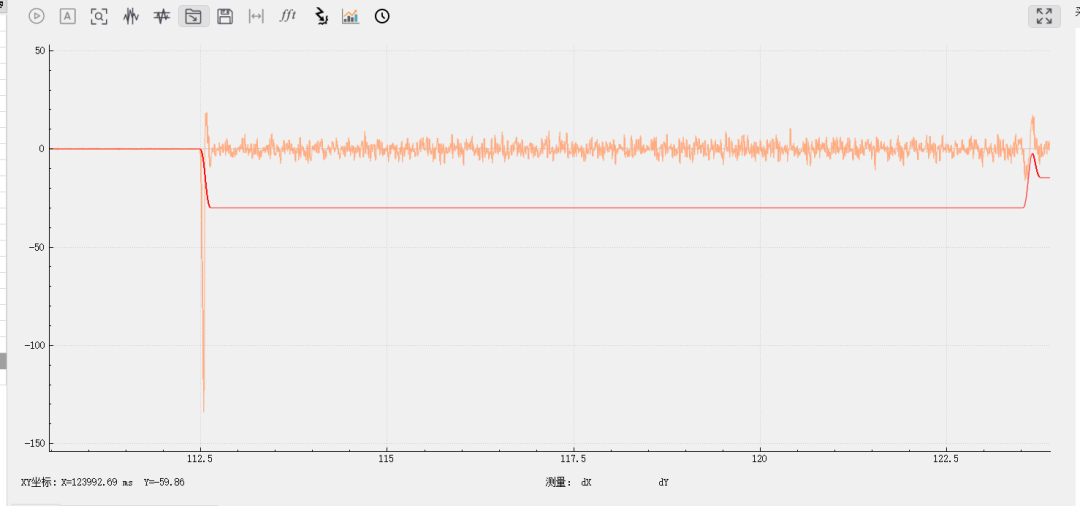

　　实测精度表现

　　● 运行速度：100mm/s；

　　● 最大误差：≤5μm；

　　● 定位精度：0.5μm；

　　● 匀速运行精度：3μm；

　　在设备高速运行下，固高科技GSHD系列高性能伺驱动器依然能保持亚微米级精度，并能在重载情况下实现稳定控制，完全达到并对标国际高端CT设备的技术水平。

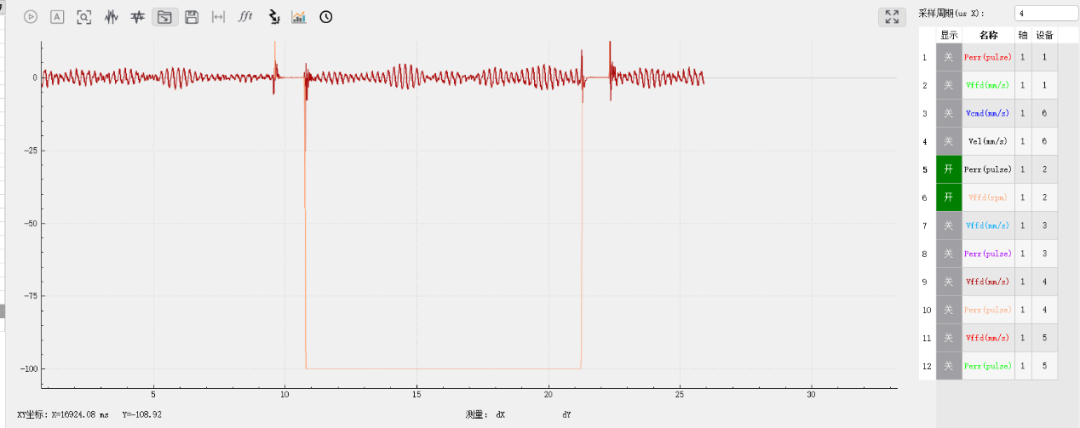

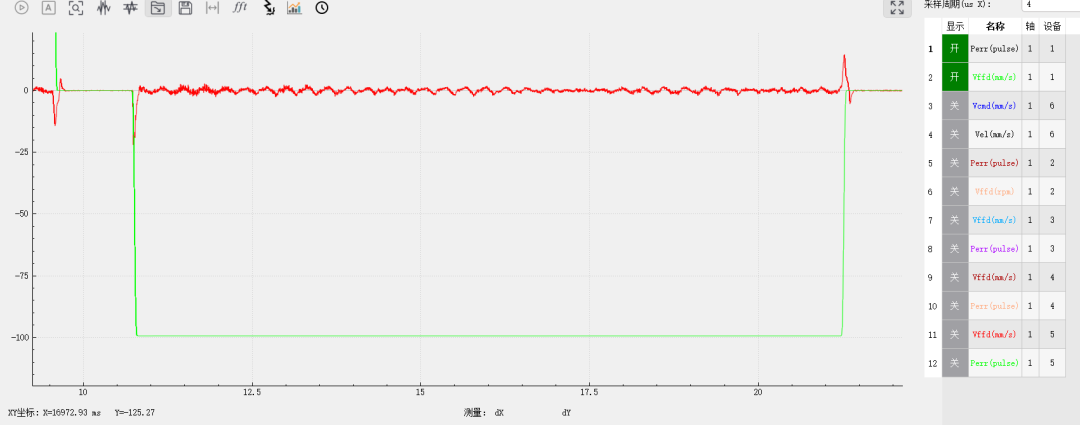

　　载台X1轴
